三方樋仕様 先端部材 ADシリーズ

AD1G AD2G AD2-2G


三方樋仕様 先端部材

三方樋仕様で排水能力が飛躍的に向上


ADシリーズの排水を見直し、雨水を三方で処理する排水機能を実現しました。
取付も簡単、スピーディに。

  • 大型ひさしに最適

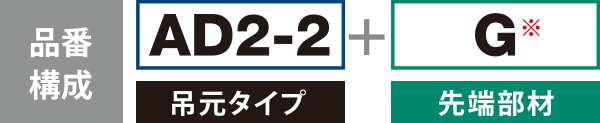

  • 品番構成
    ※Gをお選びいただきますと三方樋仕様となります。

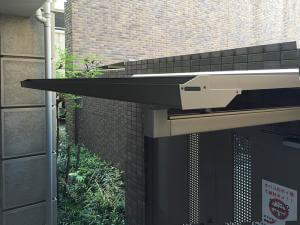

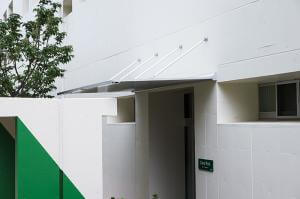

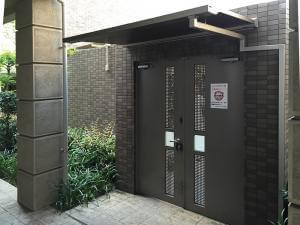

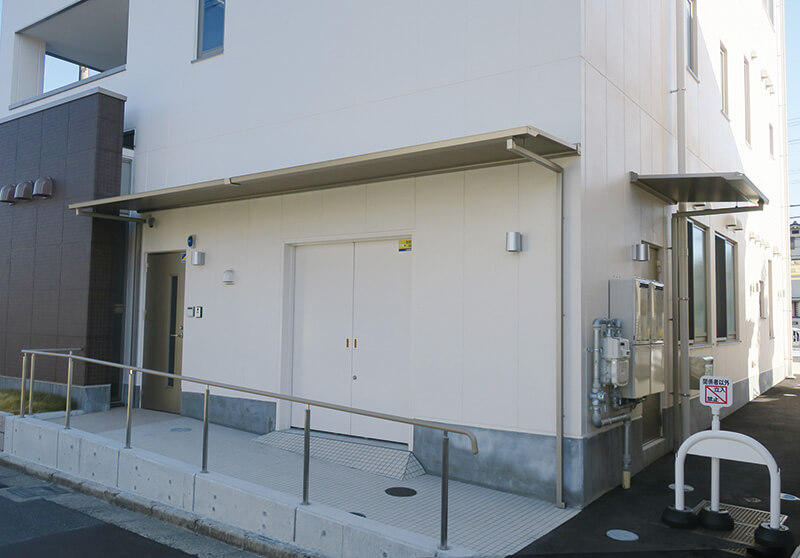

  • 事例写真(サポートポールはオーダーカラー)

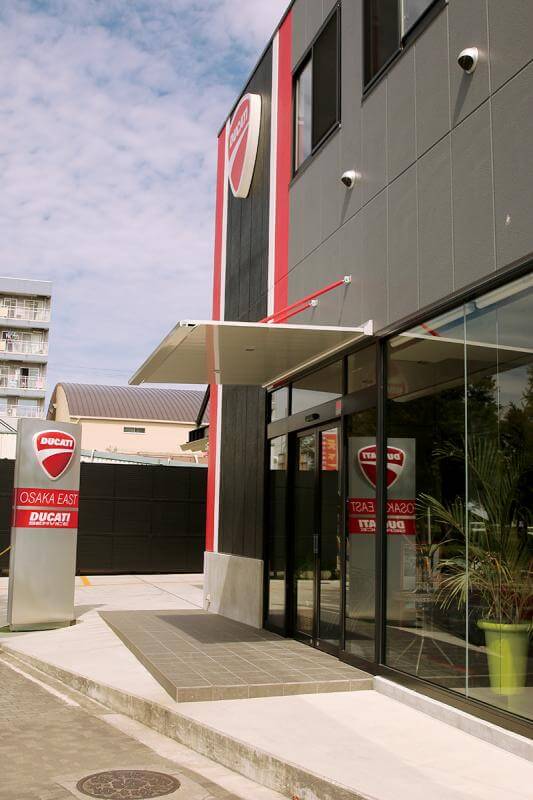

    AD2-2G 出幅1800mm シルバー、サポートポールはオーダーカラー

三方の樋により雨水を処理!


三方の樋により雨水を処理
たてどいの落し口なし

たてどいの落し口なし(標準タイプ)

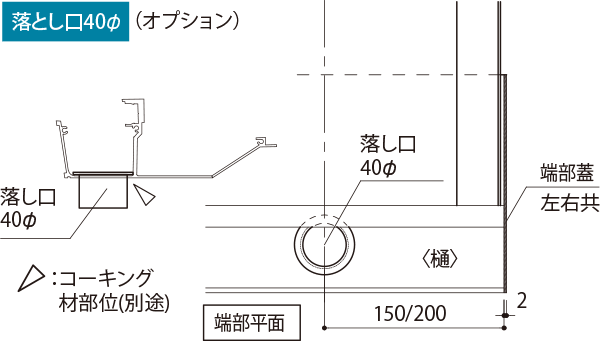

たてどいの落し口あり40φ・45角

たてどいの落し口あり40φ・45角(オプション)

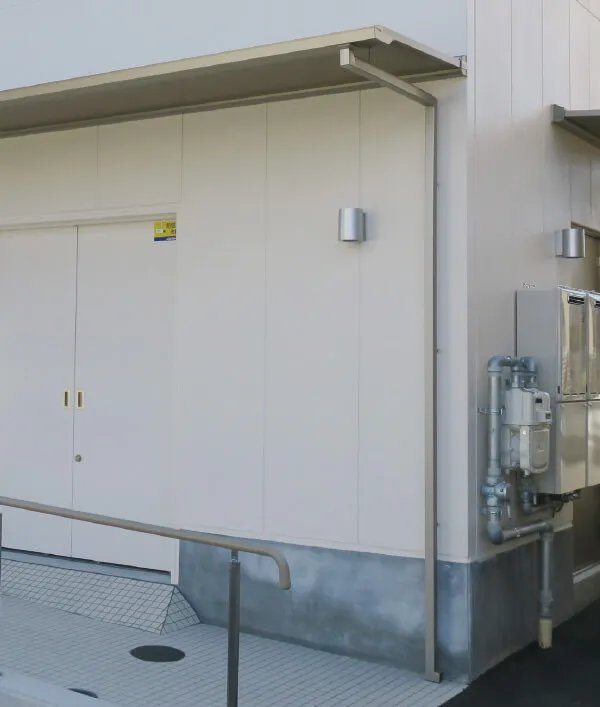

三方樋[G]たてどい基本セット

三方樋[G]たてどい基本セット

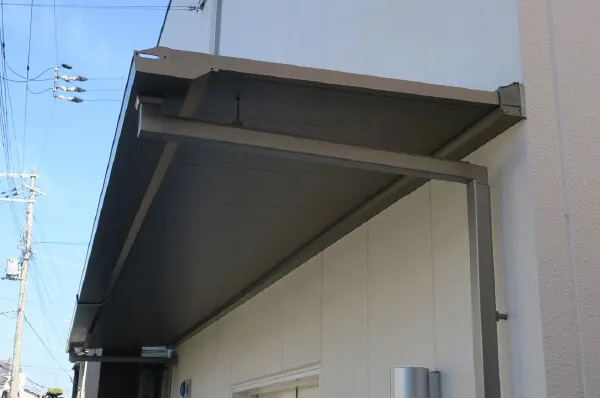

たてどい45角

たてどい45角(オプション)

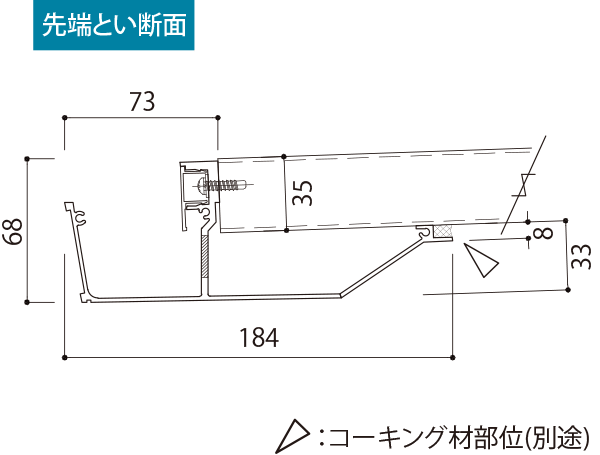

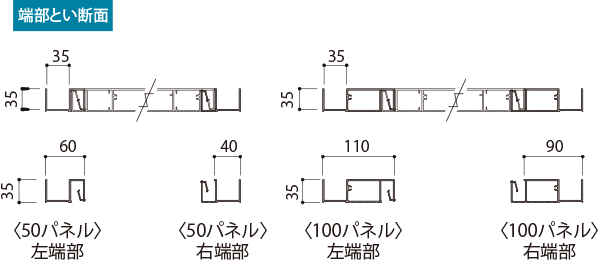

図面
図面
図面
図面

仕様

出幅 500~3000mm、1mm単位 ※品番により出幅・仕様が異なります。詳細は各製品ページをご確認ください。
材質 アルミ押出形材
カラー
  • シルバー
    シルバー
  • ステンカラー
    ステンカラー
  • ブラック
    ブラック

●押出形材が嵌合品のため、色にバラツキが生じる場合があります。
全長 100mm単位自由設定
オプション たてどいLED照明・サポートポール取付可
関連ページ カタログAD1AD2AD2-2

※詳細につきましては、お問い合せください。 ※仕様は変更になる場合があります。ご了承ください。
